Software para el diseño de proyectos y cálculo de movimiento de tierra
Con los datos de altura, ingresados en una grilla de trabajo, se podrá representar el relieve del terreno en tres dimensiones o curvas a nivel. Estos gráficos ayudarán a definir la localización de canales principales, acequias, drenes y limites de cada cuadro o paño de riego.
Para cada cuadro, el sistema calculará las pendientes naturales que se podrán tomar como referencia para decidir las pendiente de riego y transversal mas convenientes.
En muchas oportunidades la grilla de relevamiento topográfica
realizada en el campo no coincide con la orientación de los cuadros
a diseñar, en particular en aquellos casos en que el proyecto debe
adaptase a una topografía accidentada o proyectos donde predomina los diseños en función de las curvas a nivel, como pueden ser sistemas de riego para el arroz,

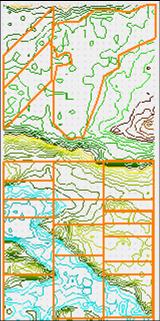

caña de azúcar, etc.. SISTEMAT ofrece una herramienta capaz de proyectar formas de cuadros irregulares siguiendo el contorno de curvas a nivel o accidentes topográficos significativos, con el simple proceso de cliquear y arrastrar el Mouse.
SISTEMAT incorpora como herramienta de cálculo del movimiento de suelo, un "cuadrante" que permite asignar el valor de la pendiente de riego y trasversal en cualquier sentido y dirección, girando este cuadrante se genera el ángulo de riego respecto de la cuadrícula inicial de relevamiento, este procedimiento permite hallar el menor volumen de movimiento de tierra.
El calculo de movimiento de tierra depende de distintos parámetros, como pendientes proyecto, coeficiente de compactación , volumen de reserva para la construcción de terraplenes o caminos etc., a partir de estas variables el sistema calculará las cotas proyecto para el menor volumen de movimiento de tierra posible, compensando el volumen de corte y de relleno.

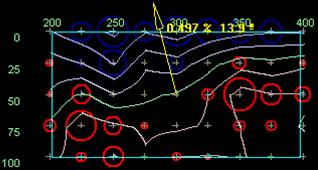

Para un exaustivo análisis de la profundidad de corte en cada estaca, SISTEMAT grafica sobre el cuadro en diseño, círculos de color rojo proporcionarles al mayor corte y azul para los rellenos. Este gráfico le permitirá analizar el decapita-miento exagerado del suelo, realizando un proyecto conservaciónista.
En diseños más complejos donde se requiere regar largas distancias, es necesario hacer terrazas para evitar la decapitación ó mover el menor volumen de tierra, un gráfico de perfiles de los cuadros junto a la información de altura de cada lado en combinación con la herramienta "Cuadrante", le permitirá rápidamente generar las terrazas en cascadas, minimizando el tiempo de diseño. Con la información representada gráficamente le será muy fácil detectar posibles errores de diseño, podrá observar alturas relativas de un paño respecto de otro, pendientes confluentes entre paños que podrían ocasionar anegamiento por exceso de riego o lluvias.
Podra realizar su presupuesto de obra, con un completo informe de totales volúmenes de tierra a mover con detalles para cada cuadro.

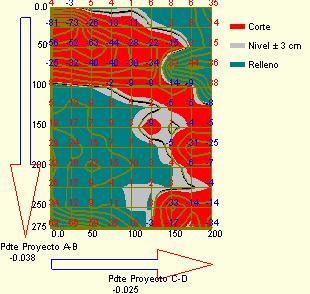

Para cada paño se podrán generar distintos gráficos de corte y relleno, que ayudaran al maquinista orientarse en la ejecución del proyecto.
SISTEMAT es un software que no requiere de profundos conocimientos de computación y topografía. Posee herramientas especificas para el calculo de movimiento de suelo y en este sentido mantiene ventajas comparativas respecto a otros software.
